ケーブルはパイプラインで絶縁のために使用されますが、ケーブルはどのように設置するのですか?

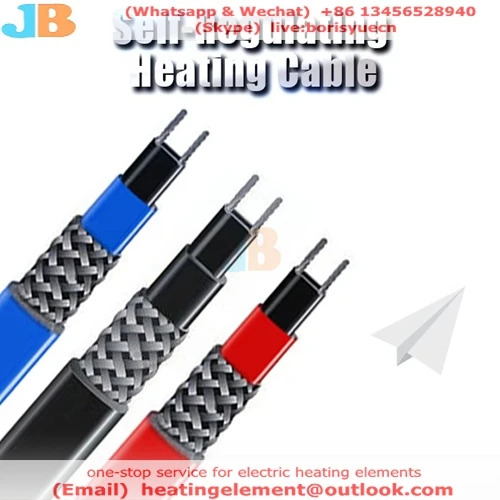

ヒートトレースの設置
ベストアンサー:
1. 直巻き
1 つまたは複数の電気熱帯をパイプの片側に沿って一直線に配置し、電気ヒート トレースをアルミ ホイル テープまたは取り付け用アルミ テープで固定します。
2.波巻き
電気熱帯とパイプラインを波型で接続し、敷設時に波の振幅をできるだけ均一にして、ケーブルシステムが均等に消散するようにし、ケーブルを波の曲線に沿ってアルミホイルテープで貼り付ける必要があります、または曲げをアルミテープで貼り付ける必要があります。
3.スパイラル巻き
電熱線はパイプ1mごとに必要な長さに応じてパイプに螺旋状に均等に巻き付け、螺旋方向にアルミテープで固定します。
4. 平行な直線が複数巻かれている
複数の電気トレースがパイプラインの外壁と平行に敷設され、一般に長距離の大口径パイプラインに使用されます。
ヒートトレースの取り付け方法のポイント：
1.電気熱帯は、パイプラインの底にしっかりと取り付けられるか、パイプラインに巻き付けられる必要があります。 アルミテープのりを使用し、0.5~0.8mごとに耐熱テープで放射状に電気熱帯を固定します。 パイプラインに平行に敷設された電気配線は、通常、パイプライン断面の水平軸に対して 45 度の角度でパイプラインの下に設置され、2 つの電気配線を使用する場合は対称に敷設する必要があります。
2. 電気熱帯の設置時の最小曲げ半径は、その厚さの 5-6 倍以上でなければなりません。
3. 配線の際、電気熱帯および付属品を正しく確実に接続し、短絡に注意してください。 同時に、編組メッシュは信頼性の高いアースに接続されています。
4. パイプまたはコンテナの表面は、バリ取りを行い、取り付け中にヒート トレース ケーブルが損傷しないように鋭角に傾ける必要があります。 防錆および防食コーティングは完全に乾燥させる必要があり、熱帯電気絶縁抵抗は 20MΩ (1000VDC) 以上である必要があります。 電気熱帯地方を強く引っ張ったり、電気熱帯地方に足や重い物を置かないでください。 電気熱帯のモデルとすべての付属品は、設計要件と一致している必要があります。
5. 乾式配管に50cm間隔で電熱剤をグラスファイバー粘着テープまたはアルミテープで固定し、平らに施工する際はできるだけ管下45度に電熱剤を取り付けてください。
6. 最初の電力供給ポイントとラインの最後尾で 1 分間の電気熱帯を予約します。 いつでも取り外し、修理、交換できるように、ブラケット、バルブ、フランジなどのすべての熱放散体に一定の長さの電気熱帯を確保する必要があります。
7.双方向または三方向のアクセサリを使用する場合、電気熱帯の各端は40cmの長さを確保する必要があり、複数の電気熱帯は、メンテナンスに便利な電源ポイントの合理的な選択に注意を払う必要があります。
8.電気熱帯の設置は、パイプラインシステムのすべての設置後に実施し、静水圧試験に合格する必要があります。 絶縁層の構築は、すべての電気熱帯が設置され、試運転が完了し、テスト送信が正常に行われた後に実行する必要があります。
9.上記の設置が完了したら、絶縁テストを実施し、熱帯電線コアと編組メッシュまたは金属パイプとの間の抵抗が製品マニュアルの要件を満たす必要があります。
10.絶縁層の材料は乾燥している必要があり、材料の品質と厚さを確保するために、防水カバーを追加し、「内部に電気熱帯がある」ことを示す警告ラベルを絶縁層に追加する必要があります。
11. コンテナに設置する場合、電気ケーブルはコンテナの中央と下部に巻き付ける必要があります。通常、コンテナの高さの 2/3 以下、通常は 1/3 です。
12. 電気ヒート トレースの設置では、電気ケーブル自体が損傷しないように、パイプライン アクセサリおよび機器の分解の可能性を十分に考慮する必要があります。
13. 付属品を取り付けるときは、ボックス内の緩みや水の浸入を防ぐために、ゴムリング、ガスケット、留め具などが完全で、正しく取り付けられ、しっかりと固定されている必要があります。
14. 湿度が高く腐食性の環境では、強化型または船舶用の電気ヒートトレースを使用する必要があります。
