私たちの業界で使用されている金属製の管状加熱管の中で、加熱管についてはある程度理解していますが、理解プロセスは包括的ではない場合があります。 加熱管業界の細部を完全に理解する方法は、生産者とユーザーのためのものです。それは非常に良いことです。 金属管状加熱管の構造図は次のとおりです。

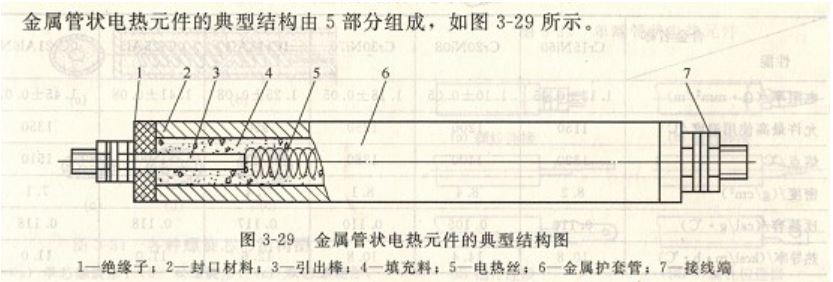

金属管状加熱パイプ構造金属管状加熱パイプ構造
この図では、ネジ付き加熱ワイヤー（記号5でマーク）とリードロッド（記号3でマーク）が金属保護スリーブ（記号6でマーク）の中央に配置されています。 チューブ内のギャップは、一般に、絶縁性と熱伝導性の両方を備えた酸化マグネシウム粉末で満たされています。 （低品質のメーカーによって製造された多くの低品質の電気加熱管は、最悪のフィラー石英砂を使用しています）。 充填物を取り付けた後、チューブ収縮機でチューブを細くして酸化物媒体をコンパクトにし、熱線が空気から隔離され、中心位置がずれてチューブ壁に触れないようにします。 このようにして、単位面積あたりの熱を10倍以上に増やすことができます。
金属管状加熱管構造：絶縁体、シール材、リードロッド、充填材、電熱線、金属シース、端子。
①絶縁体：一般的に白磁の頭が使用されます。
②シーリング材:(主にその機能を理解する）シーリング材は、主に断熱材を環境中の水蒸気を吸収しにくくし、電熱管の断熱性能を確保するためのものです。 一般的に使用されるシーリング材には、主に、皮膜、シリコーン有機塗料、エポキシ樹脂、シリコーンゴム（主にシリコーンゴムを使用）で作られたシーリングプラグが含まれます。
③抽出ロッド：鉄の伝熱性能が比較的速いため、一般的に鉄が使用されます。
④フィラー：一般的にマグネシアパウダーと石英砂があります。 電気加熱管の製造に石英砂を使用しなくなりました。 市場に出回っている安価な電気加熱管にはすべて石英砂が含まれています。 当社のマグネシアパウダーは、すべてモディファイドマグネシアパウダーと、モディファイドマグネシアパウダーで作られた電気加熱管で、防湿性があります。
⑤電熱線：主なものは鉄-クロム-アルミニウムおよびニッケル-クロム合金線です。 鉄-クロム-アルミニウムは安価であり、一般的に特別な指示がなくても、鉄-クロム-アルミニウム合金ワイヤーが電気加熱管に使用されます。 ニクロム線はより高価です。 2本のワイヤーの違い：鉄-クロム-アルミニウム合金材料の作動温度は1400℃に達する可能性があり、これは電気加熱管のニーズを満たすのに十分です。 ただし、ニッケル-クロム線は優れた柔軟性と耐酸化性を備えていますが、鉄-クロム-アルミニウム線はより脆いです。
⑥金属シース：主にステンレス鋼（SUS201、304、321、316、310など）、銅、炭素鋼（鉄）。 さまざまな作業環境に応じて、さまざまな金属被覆管を選択してください。
