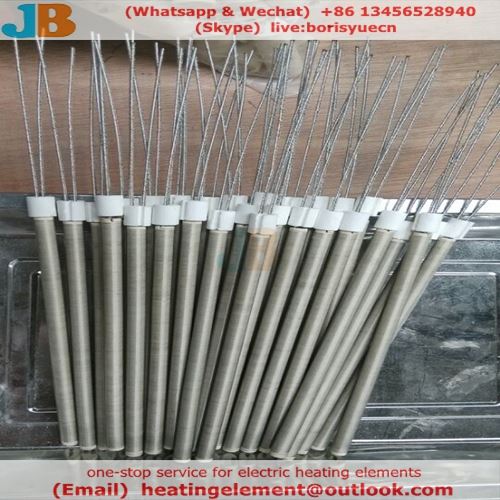

モールド加熱チューブ(シングルヘッド加熱チューブ)は、単純な成形装置、機器への小さな投資、単純な金型構造などの特性を有しています。現在でも高度に発達した機械化・自動化生産で最も人気のある生産方法の1つです。しかし、圧縮成形の金型設計には多くの重要なスキルがあります。金型の加熱、熱保存、冷却、クランプ構造は、複合金型設計の不可欠な部分です。構造設計は、製品の外観と内部品質の均一性に直接影響し、また製品の成形効率に影響を与えます。設計時に考慮すべきことは何か?
スチール加熱は、ほぼすべてのプラスチック成形金型の設計に使用しなければならない加熱方法です。一方向配線や双方向配線など、さまざまな形で設計できます。材料は、シームパイプ、シームレスパイプ、ステンレス鋼管、等であり、特性は熱損失小さなサイズ、高い熱効率、簡単な配線、ニーズに応じて220Vまたは380Vとして設計することができ、配線は柔軟かつ多様です。しかし、その材料や加工技術の限界により、金型設計におけるその指向性に注意を払う必要があります。
1. リード:
(1) リード線の温度が高すぎる:リード線の温度は400°C未満である必要があります。
(2)作業環境の安定性が悪い場合は、内部リード線の加工技術を選択する必要があり、リード線は柔らかく、壊れにくい。
(3)設置後、加熱管のリード部分が通常運転時に装着しやすい場合は、金属製のホースリードが使用できる。
2. 加熱チューブ:
(1)電力設定が妥当かどうか:その実態に応じて妥当な電力負荷が選択されているかどうか(高い電力負荷は輸入資材と輸入技術を必要とする)、電力負荷が高すぎると、加熱管が燃え尽きてしまう。
(2)高ワット密度の単頭電気加熱チューブの使用時には、急速な加熱と熱の散逸条件が悪いため、電気加熱の外部ステンレス管本体が燃焼、酸化、変形を引き起こし、高温の空気燃焼により内部発熱体が溶融する原因となる。、結果として、単一ヘッド電気加熱管自体の寿命の短縮をもたらすので、良い単一ヘッド電気加熱チューブは、良好な生産品質を必要とするだけでなく、金型の材料と加工開口(開口部とチューブ径が近いほど良い)を必要とするので、適切な開口部は、単一のヘッドを交換するだけでは便利ではありません 電気加熱チューブに加えて、それはまた、2つの間の熱伝導に助長され、したがって、加熱管自体の電気加熱管の寿命を延ばします。
(3)金型の深穴加工の精度に注意する必要があります。接合部をしっかりと閉じることができず、大きな細孔があり、加熱管の熱放散が悪く、加熱された体の温度が不均一になるため、両端でドリルしないでください。
(4)電気加熱チューブの出口端にある酸化マグネシウム粉末は、漏出を防ぐための使用場所の汚染物質や水分に浸潤してはならないことに留意すべきである。金型の外側に5mmを予約するのが最善です。
(5) 機械の電源を入れた時には電気加熱管を使用してください。湿度の高い空気やチューブに水が浸透して漏れのリスクを避けるために、5分間予熱するのが最善です。電気暖房機はアース線を装備する必要があります。
(6) 加熱部が漏れや燃焼を防ぐために、電気加熱管を固定する必要があります。内部の穴や漏電にカーボンの堆積物を避けるために熱伝導性泥を使用することは避け、今後電気加熱管を交換することは容易ではありません。
3. 安全保護:
(1)加熱チューブが作動している場合、表面温度が非常に高い。大気中で乾式燃焼を行う場合は、露光器に注意を払って、短絡、火災、その他の事故を防ぐ必要があります。
(2)加熱チューブを使用する場合は、漏出を防ぐために出口部分の絶縁と乾燥を保つことに注意を払い、接地保護を行うことをお勧めします。高電力使用の場合は、効果的な接地保護を行う必要があります。
4. 知っておくべきことは次のとおりです。
(1)加熱管は通常、両端に長い冷間端を有し、加熱の役割を果たすことができない。
(2)加熱部の電力設計は、可能な限り10ワット/cmの制限を超えてはなりません。30センチの長い加熱管のような、電力は可能な限り300ワットを超えてはならない。設計力がこの限界を超えると、加熱管の表面負荷が高くなり、鋼管は酸化や腐食の影響を受けやすく、短絡を引き起こします。
(3)温度が250°C以上の金型設計では、加熱チューブを使用することは困難です。
はんだ付け鉄芯は、通常、ユニット長さ当たりの高出力(直径10mm、長さ8cmのはんだ付け鉄コアが150ワットの出力電力に達することができる)を特徴とする金型加熱チューブの一種として使用され、耐久性があり、安全で故障短絡を形成することは容易ではありません、穴あけ穴を開けて埋め込むことができるのは、設計のカスタマイズが難しく、解体や交換時に壊れやすい点です。
回路設計では、保険やエアスイッチなどの保険対策が不可欠です。操作現場は、良好な断熱材で清潔で整頓され、不必要な危険を防ぐために運転中に電気的欠陥をチェックすることに熱心でなければなりません。
上記は、私があなたに紹介した金型加熱チューブの設計と使用です。この導入は、最も費用対効果の高い金型加熱チューブ(シングルヘッド加熱チューブ)を購入することを可能にすると信じています!
選択プロセスでは、顧客は、機器の実際の環境と要件に応じて最も適した発熱体を選択する必要があります。当社は10年以上加熱パイプ業界に従事しており、お客様または当社の技術者が必要とする条件に応じて提供される図面(電圧、電力、サイズ)に従って設計することができます。確認後、最終注文が行われる。
